kubelet

每个Node节点上都运行一个 Kubelet 服务进程，默认监听 10250 端口，接收并执行 Master 发来的指令，管理 Pod 及 Pod 中的容器。每个 Kubelet 进程会在 API Server 上注册所在Node节点的信息，定期向 Master 节点汇报该节点的资源使用情况，并通过 cAdvisor 监控节点和容器的资源。

节点管理

节点管理主要是节点自注册和节点状态更新：

Kubelet 可以通过设置启动参数 --register-node 来确定是否向 API Server 注册自己；
如果 Kubelet 没有选择自注册模式，则需要用户自己配置 Node 资源信息，同时需要告知 Kubelet 集群上的 API Server 的位置；
Kubelet 在启动时通过 API Server 注册节点信息，并定时向 API Server 发送节点新消息，API Server 在接收到新消息后，将信息写入 etcd

Pod 管理

获取 Pod 清单

Kubelet 以 PodSpec 的方式工作。PodSpec 是描述一个 Pod 的 YAML 或 JSON 对象。 kubelet 采用一组通过各种机制提供的 PodSpecs（主要通过 apiserver），并确保这些 PodSpecs 中描述的 Pod 正常健康运行。

向 Kubelet 提供节点上需要运行的 Pod 清单的方法：

文件：启动参数 --config 指定的配置目录下的文件 (默认 / etc/kubernetes/manifests/)。该文件每 20 秒重新检查一次（可配置）。
HTTP endpoint (URL)：启动参数 --manifest-url 设置。每 20 秒检查一次这个端点（可配置）。
API Server：通过 API Server 监听 etcd 目录，同步 Pod 清单。
HTTP server：kubelet 侦听 HTTP 请求，并响应简单的 API 以提交新的 Pod 清单。

通过 API Server 获取 Pod 清单及创建 Pod 的过程

Kubelet 通过 API Server Client(Kubelet 启动时创建)使用 Watch 加 List 的方式监听 "/registry/nodes/$ 当前节点名" 和 “/registry/pods” 目录，将获取的信息同步到本地缓存中。

Kubelet 监听 etcd，所有针对 Pod 的操作都将会被 Kubelet 监听到。如果发现有新的绑定到本节点的 Pod，则按照 Pod 清单的要求创建该 Pod。

如果发现本地的 Pod 被修改，则 Kubelet 会做出相应的修改，比如删除 Pod 中某个容器时，则通过 Docker Client 删除该容器。如果发现删除本节点的 Pod，则删除相应的 Pod，并通过 Docker Client 删除 Pod 中的容器。

Kubelet 读取监听到的信息，如果是创建和修改 Pod 任务，则执行如下处理：

为该 Pod 创建一个数据目录；
从 API Server 读取该 Pod 清单；
为该 Pod 挂载外部卷；
下载 Pod 用到的 Secret；
检查已经在节点上运行的 Pod，如果该 Pod 没有容器或 Pause 容器没有启动，则先停止 Pod 里所有容器的进程。如果在 Pod 中有需要删除的容器，则删除这些容器；
用 “kubernetes/pause” 镜像为每个 Pod 创建一个容器。Pause 容器用于接管 Pod 中所有其他容器的网络。每创建一个新的 Pod，Kubelet 都会先创建一个 Pause 容器，然后创建其他容器。
为 Pod 中的每个容器做如下处理：
1. 为容器计算一个 hash 值，然后用容器的名字去 Docker 查询对应容器的 hash 值。若查找到容器，且两者 hash 值不同，则停止 Docker 中容器的进程，并停止与之关联的 Pause 容器的进程；若两者相同，则不做任何处理；
2. 如果容器被终止了，且容器没有指定的 restartPolicy，则不做任何处理；
3. 调用 Docker Client 下载容器镜像，调用 Docker Client 运行容器。

Static Pod

所有以非 API Server 方式创建的 Pod 都叫 Static Pod。Kubelet 将 Static Pod 的状态汇报给 API Server，API Server 为该 Static Pod 创建一个 Mirror Pod 和其相匹配。Mirror Pod 的状态将真实反映 Static Pod 的状态。当 Static Pod 被删除时，与之相对应的 Mirror Pod 也会被删除。

容器健康检查

Pod 通过两类探针检查容器的健康状态:

(1) LivenessProbe 探针：用于判断容器是否健康，告诉 Kubelet 一个容器什么时候处于不健康的状态。如果 LivenessProbe 探针探测到容器不健康，则 Kubelet 将删除该容器，并根据容器的重启策略做相应的处理。如果一个容器不包含 LivenessProbe 探针，那么 Kubelet 认为该容器的 LivenessProbe 探针返回的值永远是 “Success”；
(2)ReadinessProbe：用于判断容器是否启动完成且准备接收请求。如果 ReadinessProbe 探针探测到失败，则 Pod 的状态将被修改。Endpoint Controller 将从 Service 的 Endpoint 中删除包含该容器所在 Pod 的 IP 地址的 Endpoint 条目。

Kubelet 定期调用容器中的 LivenessProbe 探针来诊断容器的健康状况。LivenessProbe 包含如下三种实现方式：

ExecAction：在容器内部执行一个命令，如果该命令的退出状态码为 0，则表明容器健康；
TCPSocketAction：通过容器的 IP 地址和端口号执行 TCP 检查，如果端口能被访问，则表明容器健康；
HTTPGetAction：通过容器的 IP 地址和端口号及路径调用 HTTP GET 方法，如果响应的状态码大于等于 200 且小于 400，则认为容器状态健康。

LivenessProbe 和 ReadinessProbe 探针包含在 Pod 定义的 spec.containers.{某个容器} 中。

cAdvisor 资源监控

Kubernetes 集群中，应用程序的执行情况可以在不同的级别上监测到，这些级别包括：容器、Pod、Service 和整个集群。Heapster 项目为 Kubernetes 提供了一个基本的监控平台，它是集群级别的监控和事件数据集成器 (Aggregator)。Heapster 以 Pod 的方式运行在集群中，Heapster 通过 Kubelet 发现所有运行在集群中的节点，并查看来自这些节点的资源使用情况。Kubelet 通过 cAdvisor 获取其所在节点及容器的数据。Heapster 通过带着关联标签的 Pod 分组这些信息，这些数据将被推到一个可配置的后端，用于存储和可视化展示。支持的后端包括 InfluxDB(使用 Grafana 实现可视化) 和 Google Cloud Monitoring。

cAdvisor 是一个开源的分析容器资源使用率和性能特性的代理工具，集成到 Kubelet中，当Kubelet启动时会同时启动cAdvisor，且一个cAdvisor只监控一个Node节点的信息。cAdvisor 自动查找所有在其所在节点上的容器，自动采集 CPU、内存、文件系统和网络使用的统计信息。cAdvisor 通过它所在节点机的 Root 容器，采集并分析该节点机的全面使用情况。

cAdvisor 通过其所在节点机的 4194 端口暴露一个简单的 UI。

内存控制策略

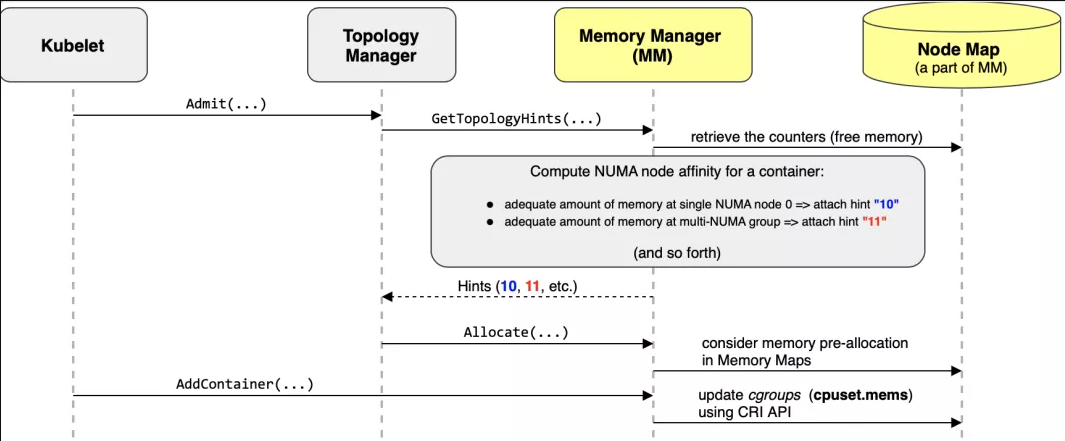

内存控制策略是 Kubelet 在 v1.21 中新增的一个 Alpha 特性，用于为 Pod 提供 NUMA 内存。Kubelet 新增了 --memory-manager-policy 用于配置内存控制策略，它支持两个策略：

默认策略是 none，等同于内存控制策略未开启；
static 策略：为 Pod 分配 NUMA 内存并确保 Guaranteed Pod 预留足够的内存（Kubelet 状态保存在 /var/lib/kubelet/memory_manager_state 文件中）。

Kubelet Eviction（驱逐）

Kubelet 会监控资源的使用情况，并使用驱逐机制防止计算和存储资源耗尽。在驱逐时，Kubelet 将 Pod 的所有容器停止，并将 PodPhase 设置为 Failed。

Kubelet 定期（housekeeping-interval）检查系统的资源是否达到了预先配置的驱逐阈值，包括

Eviction Signal

Condition

Description

这些驱逐阈值可以使用百分比，也可以使用绝对值，如

--eviction-hard=memory.available<500Mi,nodefs.available<1Gi,imagefs.available<100Gi
--eviction-minimum-reclaim="memory.available=0Mi,nodefs.available=500Mi,imagefs.available=2Gi"`
--system-reserved=memory=1.5Gi

这些驱逐信号可以分为软驱逐和硬驱逐

软驱逐（Soft Eviction）：配合驱逐宽限期（eviction-soft-grace-period和eviction-max-pod-grace-period）一起使用。系统资源达到软驱逐阈值并在超过宽限期之后才会执行驱逐动作。
硬驱逐（Hard Eviction ）：系统资源达到硬驱逐阈值时立即执行驱逐动作。

驱逐动作包括回收节点资源和驱逐用户 Pod 两种：

回收节点资源
- 配置了 imagefs 阈值时
  - 达到 nodefs 阈值：删除已停止的 Pod
  - 达到 imagefs 阈值：删除未使用的镜像
- 未配置 imagefs 阈值时
  - 达到 nodefs阈值时，按照删除已停止的 Pod 和删除未使用镜像的顺序清理资源
驱逐用户 Pod
- 驱逐顺序为：BestEffort、Burstable、Guaranteed
- 配置了 imagefs 阈值时
  - 达到 nodefs 阈值，基于 nodefs 用量驱逐（local volume + logs）
  - 达到 imagefs 阈值，基于 imagefs 用量驱逐（容器可写层）
- 未配置 imagefs 阈值时
  - 达到 nodefs阈值时，按照总磁盘使用驱逐（local volume + logs + 容器可写层）

除了驱逐之外，Kubelet 还支持一系列的容器和镜像垃圾回收选项，它们未来将会被驱逐替代：

垃圾回收参数

驱逐参数

解释

容器运行时

容器运行时（Container Runtime）是 Kubernetes 最重要的组件之一，负责真正管理镜像和容器的生命周期。Kubelet 通过容器运行时接口（Container Runtime Interface，CRI) 与容器运行时交互，以管理镜像和容器。

Container Runtime Interface（CRI）是 Kubernetes v1.5 引入的容器运行时接口，它将 Kubelet 与容器运行时解耦，将原来完全面向 Pod 级别的内部接口拆分成面向 Sandbox 和 Container 的 gRPC 接口，并将镜像管理和容器管理分离到不同的服务。

CRI 最早从从 1.4 版就开始设计讨论和开发，在 v1.5 中发布第一个测试版。在 v1.6 时已经有了很多外部容器运行时，如 frakti 和 cri-o 等。v1.7 中又新增了 cri-containerd 支持用 Containerd 来管理容器。

CRI 基于 gRPC 定义了 RuntimeService 和 ImageService 等两个 gRPC 服务，分别用于容器运行时和镜像的管理。其定义在

v1.14 以以上：https://github.com/kubernetes/cri-api/tree/master/pkg/apis/runtime
v1.10-v1.13: pkg/kubelet/apis/cri/runtime/v1alpha2
v1.7-v1.9: pkg/kubelet/apis/cri/v1alpha1/runtime
v1.6: pkg/kubelet/api/v1alpha1/runtime

Kubelet 作为 CRI 的客户端，而容器运行时则需要实现 CRI 的服务端（即 gRPC server，通常称为 CRI shim）。容器运行时在启动 gRPC server 时需要监听在本地的 Unix Socket （Windows 使用 tcp 格式）。

目前基于 CRI 容器引擎已经比较丰富了，包括

Docker: 核心代码依然保留在 kubelet 内部（pkg/kubelet/dockershim），是最稳定和特性支持最好的运行时
OCI(Open Container Initiative,开放容器标准)容器运行时：
- 社区有两个实现
  - Containerd，支持 kubernetes v1.7+
  - CRI-O，支持 Kubernetes v1.6+
- 支持的 OCI 容器引擎包括
  - runc：OCI 标准容器引擎
  - gVisor：谷歌开源的基于用户空间内核的沙箱容器引擎
  - Clear Containers：Intel 开源的基于虚拟化的容器引擎
  - Kata Containers：基于虚拟化的容器引擎，由 Clear Containers 和 runV 合并而来
PouchContainer：阿里巴巴开源的胖容器引擎
Frakti：支持 Kubernetes v1.6+，提供基于 hypervisor 和 docker 的混合运行时，适用于运行非可信应用，如多租户和 NFV 等场景
Rktlet：支持 rkt 容器引擎
Virtlet：Mirantis 开源的虚拟机容器引擎，直接管理 libvirt 虚拟机，镜像须是 qcow2 格式
Infranetes：直接管理 IaaS 平台虚拟机，如 GCE、AWS 等

启动 kubelet 示例

/usr/bin/kubelet \
  --bootstrap-kubeconfig=/etc/kubernetes/bootstrap-kubelet.conf \
  --kubeconfig=/etc/kubernetes/kubelet.conf \
  --pod-manifest-path=/etc/kubernetes/manifests \
  --allow-privileged=true \
  --network-plugin=cni \
  --cni-conf-dir=/etc/cni/net.d \
  --cni-bin-dir=/opt/cni/bin \
  --cluster-dns=10.96.0.10 \
  --cluster-domain=cluster.local \
  --authorization-mode=Webhook \
  --client-ca-file=/etc/kubernetes/pki/ca.crt \
  --cadvisor-port=0 \
  --rotate-certificates=true \
  --cert-dir=/var/lib/kubelet/pki

kubelet 工作原理

如下 kubelet 内部组件结构图所示，Kubelet 由许多内部组件构成

Kubelet API，包括 10250 端口的认证 API、4194 端口的 cAdvisor API、10255 端口的只读 API 以及 10248 端口的健康检查 API
syncLoop：从 API 或者 manifest 目录接收 Pod 更新，发送到 podWorkers 处理，大量使用 channel 处理来处理异步请求
辅助的 manager，如 cAdvisor、PLEG、Volume Manager 等，处理 syncLoop 以外的其他工作
CRI：容器执行引擎接口，负责与 container runtime shim 通信
容器执行引擎，如 dockershim、rkt 等（注：rkt 暂未完成 CRI 的迁移）
网络插件，目前支持 CNI 和 kubenet

Pod 启动流程

查询 Node 汇总指标

通过 Kubelet 的 10255 端口可以查询 Node 的汇总指标。有两种访问方式

在集群内部可以直接访问 kubelet 的 10255 端口，比如 http://<node-name>:10255/stats/summary
在集群外部可以借助 kubectl proxy 来访问，比如

kubectl proxy&
curl http://localhost:8001/api/v1/proxy/nodes/<node-name>:10255/stats/summary

或者通过 Node 代理来访问

kubectl get --raw /api/v1/nodes/<node-name>/proxy/stats/summary

Kubelet API

Kubelet API 可以通过其暴露的端口或者 kubectl get --raw /api/v1/nodes/$NODE/proxy/ 来访问，常用的几个 API 包括：

/metrics 查询 Kubelet 度量
/metrics/cadvisor 查询 Cadvisor 度量（包含节点和容器的度量）
/metrics/resource 查询资源使用度量（包含CPU和内存）
/metrics/probes 查询探针度量
/stats/summary 查询节点和Pod汇总指标
/pods 查询Pod列表
/logs 查询节点或容器日志
/containerLogs/{podNamespace}/{podID}/{containerName} 查询容器日志
configz 查询Kubelet配置
/run, /exec, /attach, /portForward 用于 apiserver 跟 kubelet 协同完成交互式API。
